CM10-3 A-R-A-E-AVBE C-A-A-N

CM10-3 A-R-A-E-AVBE C-A-A-N

0 out of 5 based on 0 customer ratings



Product Number 96806943

CM เป็นเครื่องสูบน้ำ End-Suction แบบแนวนอนที่เงียบกะทัดรัด และวางใจได้ การออกแบบปั๊มแบบแยกส่วนทำให้ง่ายต่อการปรับแต่งเอง CM มีให้เลือกทั้งแบบเหล็กหล่อและสแตนเลสสตีล

CM 10-3 A-R-A-E-AVBE C-A-A-N

CM เป็นปั๊มหมุนเหวี่ยงหลายใบพัดแนวนอนขนาดกะทัดรัด ทำงานแบบลูปปิดพร้อมกับ:
1-เฟส, 220-240 V V, 50 Hz. มอเตอร์ติดตั้งบนแท่นรอง ปั๊มน้ำมีช่องด้านดูดตามแนว
แกนและช่องด้านจ่ายตามแนวรัศมี รวมถึงซีลเพลาแมคคานิคัลที่ออกแบบเป็นพิเศษ
ในระบบ AVBE เพลา ใบพัด ห้องสูบ และเพลา ทำจากชิ้นสแตนเลสสตีล ห้องดูดและ
ห้องจ่ายทำจากเหล็กหล่อ

CM ยังสามารถใช้เป็น CME โดยการเชื่อมต่อมอเตอร์เข้ากับ CUE

ข้อมูลจำเพาะทางเทคนิค

ชื่อผลิตภัณฑ์                           CM10-3 A-R-A-E-AVBE C-A-A-N
หมายเลขผลิตภัณฑ์                96806943
EAN number                          5700310918907

ทางเทคนิค

Pump speed on which         2900 rpm
pump data are based
พิกัดการไหล                            10 ลบ.ม./ชม.
พิกัดค่าเฮด                               40.51 ม.
ใบพัด                                        3
Code for shaft seal               AVBE
การรับรองมาตรฐาน                 CE,EAC,UKCA
การรับรองมาตรฐาน                 ACS,NSF61
สำหรับน้ำดื่ม
ค่าเผื่อเส้นกราฟ                       ISO9906:2012 3B
เวอร์ชันปั๊มน้ำ                           A
Model                                      A

วัสดุ

ตัวเรือนปั๊มน้ำ                           เหล็กหล่อ  EN-GJL-200  ASTM A48-25A
ใบพัด                                       สแตนเลส สตีล  EN 1.4301  AISI 304
รหัสวัสดุ                                    A
รหัสสำหรับยาง                         E

การติดตั้ง

ช่วงอุณหภูมิแวดล้อม                   -20 .. 55 องศาเซลเซียส
แรงดันทำงานสูงสุด                      10 bar
แรงดันสูงสุดที่อุณหภูมิที่ระบุ        10 bar/ 40 องศาเซลเซียส
.                                                      6 bar/ 90 องศาเซลเซียส
Type of connection                     Rp
Size of inlet connection             1 1/2 inch
Size of outlet connection          1 1/2 inch
ตำแหน่งทางออก                           12
รหัสเชื่อมต่อ                                   R

ของเหลว

ของเหลวที่สูบ                              น้ำ
ช่วงอุณหภูมิของเหลว                  -20 .. 90 องศาเซลเซียส
อุณหภูมิของเหลวที่เลือก             20 องศาเซลเซียส
ความหนาแน่นที่อุณหภูมิ             998.2 กก/ลบ.ม.
ของเหลวที่เลือก

ข้อมูลทางไฟฟ้า

มาตรฐานมอเตอร์                          IEC
ขนาดโครง                                     90SB
Rated power -P2                        1.7 kW
Mains frequency                        50 Hz
เหมาะสำหรับ 50/60 Hz               N
พิกัดแรงดันไฟฟ้า                         1 x 220-240 V
Service factor                             1.00
พิกัดกระแสไฟฟ้า                         11.2-10.0 A
กระแสสตาร์ท                               370-370%
พิกัดความเร็ว                                2740-2755 rpm
Enclosure class(IEC 34-5)       IP55
Insulation class(IEC 85)           F
ระบบป้องกันมอเตอร์ในตัว           สวิทซ์ความร้อน(แถบโลหะคู่)
มีสายไฟในตัว(ใช่/ไม่ใช่)             N

ควบคุม

อินเวอร์เตอร์                                  ไม่มี
(freq.converter)

อื่นๆ

Terminal box position                 12
Minimum efficiency                     0.7
น้ำหนักสุทธิ                                    32.6 kg
น้ำหนักรวม                                      35.1 kg
ประเทศผู้ผลิต                                 TW
อัตราภาษีศุลกากรหมายเลข           84137042

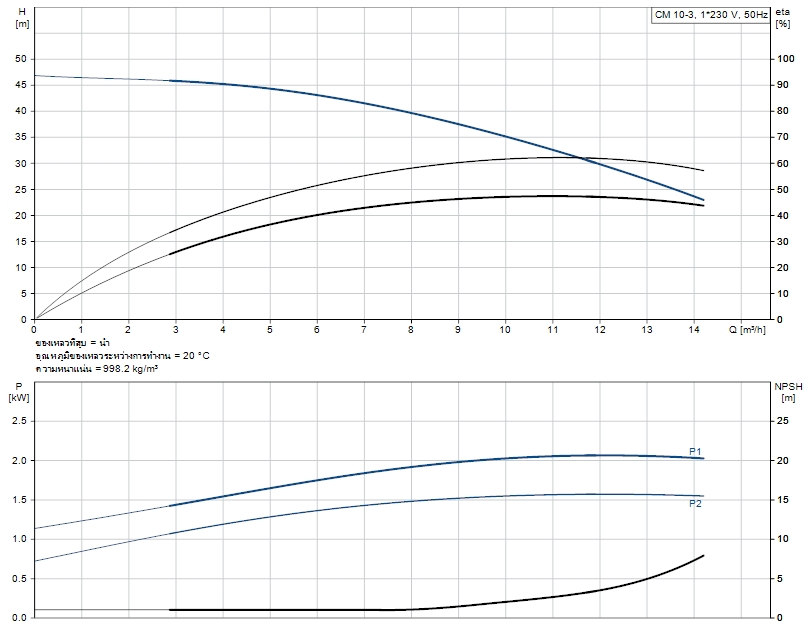

กราฟเส้นโค้งแสดงสมรรถนะ

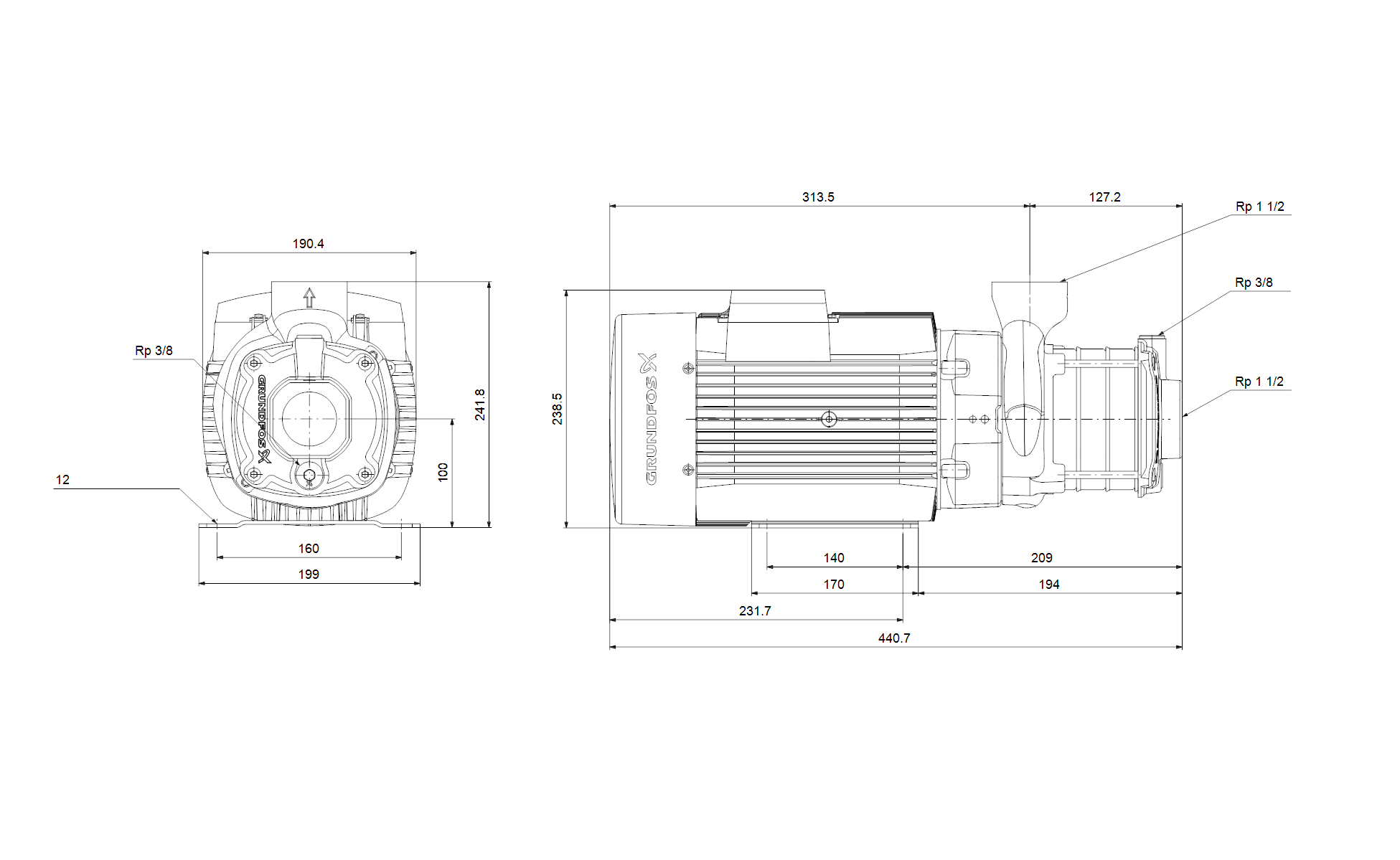

แบบเขียน/Drawing
