CM10-1 A-R-A-E-AVBE F-A-A-N

CM10-1 A-R-A-E-AVBE F-A-A-N

0 out of 5 based on 0 customer ratings



Product Number 96806944

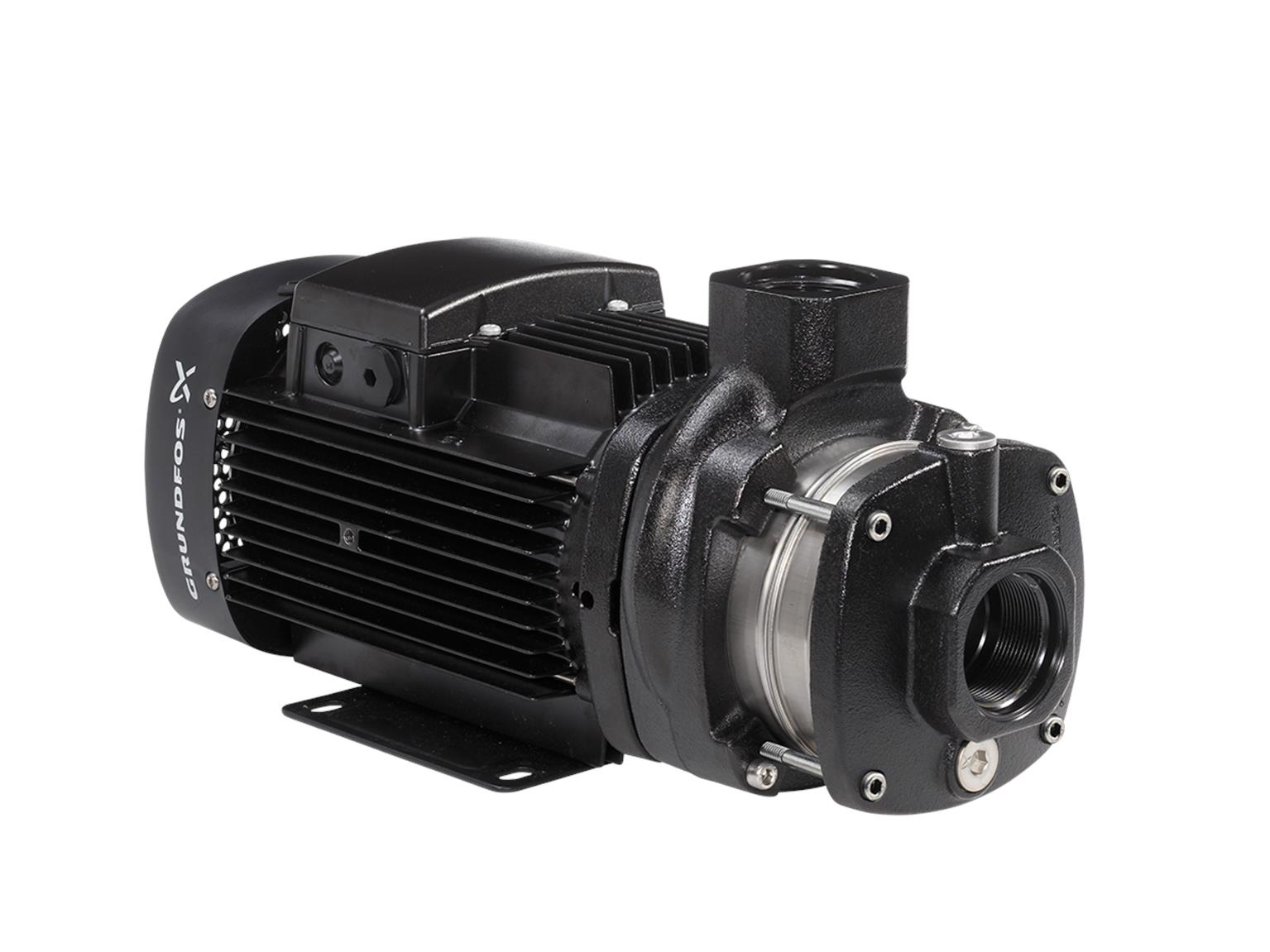

CM เป็นเครื่องสูบน้ำ End-Suction แบบแนวนอนที่เงียบกะทัดรัด และวางใจได้ การออกแบบปั๊มแบบแยกส่วนทำให้ง่ายต่อการปรับแต่งเอง CM มีให้เลือกทั้งแบบเหล็กหล่อและสแตนเลสสตีล

CM 10-1 A-R-A-E-AVBE F-A-A-N

CM เป็นปั๊มหมุนเหวี่ยงหลายใบพัดแนวนอนขนาดกะทัดรัด ทำงานแบบลูปปิดพร้อมกับ:
3-เฟส, 220-240D/380-415Y V, 50 Hz. มอเตอร์ติดตั้งบนแท่นรอง ปั๊มน้ำมีช่องด้านดูดตามแนว
แกนและช่องด้านจ่ายตามแนวรัศมี รวมถึงซีลเพลาแมคคานิคัลที่ออกแบบเป็นพิเศษ
ในระบบ AVBE เพลา ใบพัด ห้องสูบ และเพลา ทำจากชิ้นสแตนเลสสตีล ห้องดูดและ
ห้องจ่ายทำจากเหล็กหล่อ

CM ยังสามารถใช้เป็น CME โดยการเชื่อมต่อมอเตอร์เข้ากับ CUE

ข้อมูลจำเพาะทางเทคนิค

ชื่อผลิตภัณฑ์                            CM10-1 A-R-A-E-AVBE F-A-A-N
หมายเลขผลิตภัณฑ์                 96806944
EAN number                           5700310918914

ทางเทคนิค

Pump speed on which          2900 rpm
pump data are based
พิกัดการไหล                            10 ลบ.ม./ชม.
พิกัดค่าเฮด                               13.67 ม.
ใบพัด                                        1
Code for shaft seal                AVBE
การรับรองมาตรฐาน                 CE,EAC,UKCA
การรับรองมาตรฐาน                 ACS,NSF61
สำหรับน้ำดื่ม
ค่าเผื่อเส้นกราฟ                       ISO9906:2012 3B
เวอร์ชันปั๊มน้ำ                           A
Model                                     A

วัสดุ

ตัวเรือนปั๊มน้ำ                           เหล็กหล่อ  EN-GJL-200  ASTM A48-25A
ใบพัด                                       สแตนเลส สตีล  EN 1.4301  AISI 304
รหัสวัสดุ                                   A
รหัสสำหรับยาง                        E

การติดตั้ง

ช่วงอุณหภูมิแวดล้อม                  -20 .. 55 องศาเซลเซียส
แรงดันทำงานสูงสุด                    10 bar
แรงดันสูงสุดที่อุณหภูมิที่ระบุ      10 bar/ 40 องศาเซลเซียส
.                                                     6 bar/ 90 องศาเซลเซียส
Type of connection                  Rp
Size of inlet connection          1 1/2 inch
Size of outlet connection       1 1/2 inch
ตำแหน่งทางออก                       12
รหัสเชื่อมต่อ                               R

ของเหลว

ของเหลวที่สูบ                             น้ำ
ช่วงอุณหภูมิของเหลว                -20 .. 90 องศาเซลเซียส
อุณหภูมิของเหลวที่เลือก           20 องศาเซลเซียส
ความหนาแน่นที่อุณหภูมิ            998.2 กก/ลบ.ม.
ของเหลวที่เลือก

ข้อมูลทางไฟฟ้า

มาตรฐานมอเตอร์                        IEC
ขนาดโครง                                   71B
IE efficiency class                     IE2
Rated power -P2                      0.6 kW
Mains frequency                      50 Hz
เหมาะสำหรับ 50/60 Hz            N
พิกัดแรงดันไฟฟ้า                       3 x 220-240/380-415Y V
Service factor                           1.00
พิกัดกระแสไฟฟ้า                       2,8-3,1/1,6-1,8 A
กระแสสตาร์ท                             580-500%
พิกัดความเร็ว                              2890-2910 rpm
Enclosure class(IEC 34-5)      IP55
Insulation class(IEC 85)         F
ระบบป้องกันมอเตอร์ในตัว          ไม่มี
มีสายไฟในตัว(ใช่/ไม่ใช่)           N

ควบคุม

อินเวอร์เตอร์                                ไม่มี
(freq.converter)

อื่นๆ

Terminal box position                 12
Minimum efficiency                     0.7
น้ำหนักสุทธิ                                    20.9 kg
น้ำหนักรวม                                      23.4 kg
ประเทศผู้ผลิต                                 TW
อัตราภาษีศุลกากรหมายเลข           84137042

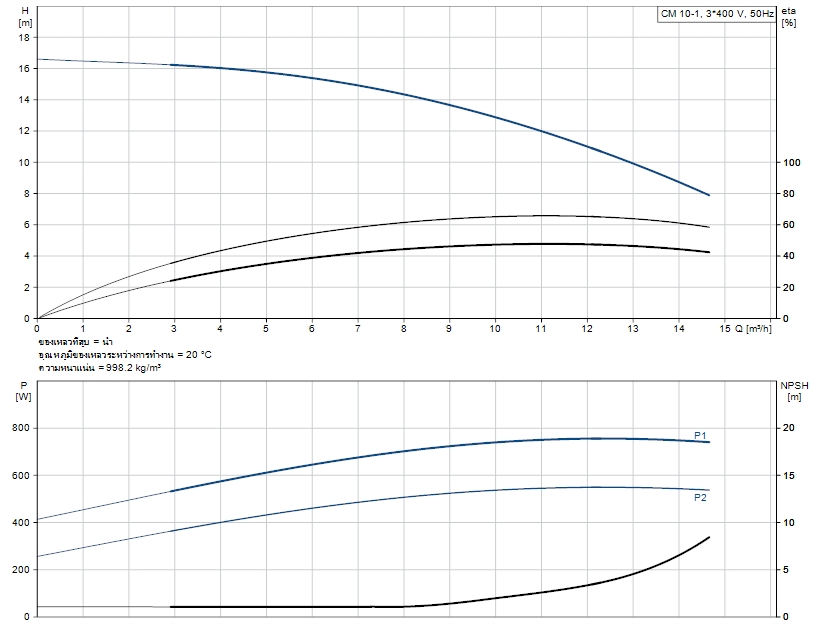

กราฟเส้นโค้งแสดงสมรรถนะ

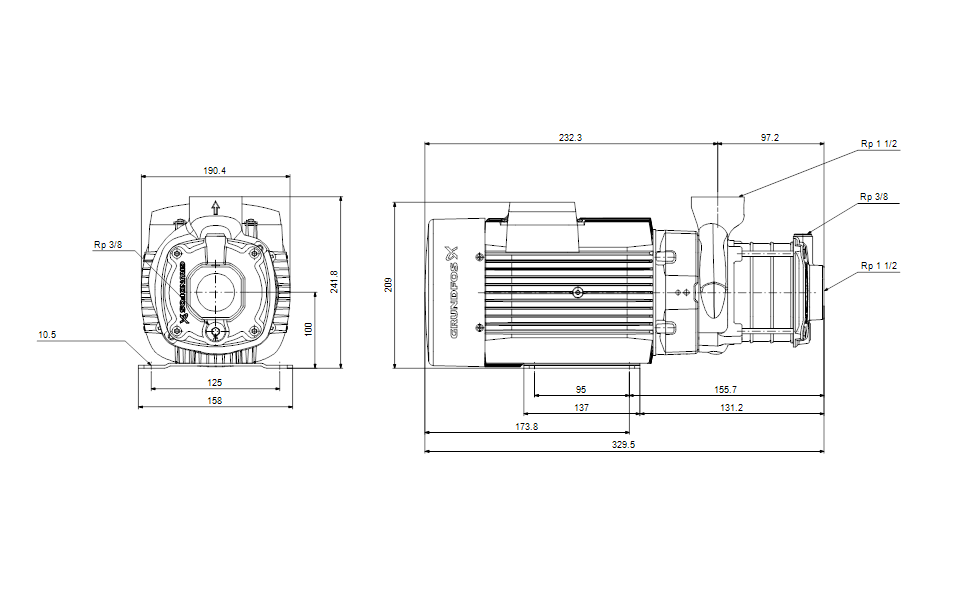

แบบเขียน/Drawing

สั่งซื้อ/สอบถามเพิ่มเติมได้ที่

โทร : 02-494-3855
