CM1-6 A-R-G-V-AQQV C-A-A-N

CM1-6 A-R-G-V-AQQV C-A-A-N

0 out of 5 based on 0 customer ratings



Product Number 97516678

CM เป็นเครื่องสูบน้ำ End-Suction แบบแนวนอนที่เงียบกะทัดรัด และวางใจได้ การออกแบบปั๊มแบบแยกส่วนทำให้ง่ายต่อการปรับแต่งเอง CM มีให้เลือกทั้งแบบเหล็กหล่อและสแตนเลสสตีล

CM 1-6 A-R-G-V-AQQV C-A-A-N

CM เป็นปั๊มหมุนเหวี่ยงหลายใบพัดแนวนอนขนาดกะทัดรัด ทำงานแบบลูปปิดพร้อมกับ:
1-เฟส, 220-240 V V, 50 Hz. มอเตอร์ติดตั้งบนแท่นรอง ปั๊มน้ำมีช่องด้านดูดตามแนว
แกนและช่องด้านจ่ายตามแนวรัศมี รวมถึงซีลเพลาแมคคานิคัลที่ออกแบบเป็นพิเศษ
ในระบบ AVBE เพลา ใบพัด ห้องสูบ และเพลา ทำจากชิ้นสแตนเลสสตีล ห้องดูดและ
ห้องจ่ายทำจากเหล็กหล่อ

CM ยังสามารถใช้เป็น CME โดยการเชื่อมต่อมอเตอร์เข้ากับ CUE

ข้อมูลจำเพาะทางเทคนิค

ชื่อผลิตภัณฑ์                            CM1-6 A-R-G-V-AQQV C-A-A-N
หมายเลขผลิตภัณฑ์                 97516678
EAN number                           5700317303119

ทางเทคนิค

Pump speed on which          2900 rpm
pump data are based
พิกัดการไหล                            1.7 ลบ.ม./ชม.
พิกัดค่าเฮด                               37.76 ม.
ใบพัด                                        6
Code for shaft seal                AQQV
การรับรองมาตรฐาน                 CE,EAC,UKCA
การรับรองมาตรฐาน                 WRAS,ACS,UBA
สำหรับน้ำดื่ม
ค่าเผื่อเส้นกราฟ                       ISO9906:2012 3B
เวอร์ชันปั๊มน้ำ                           A
Model                                     A

วัสดุ

ตัวเรือนปั๊มน้ำ                           เหล็กหล่อ  EN 1.4401  AISI 316
ใบพัด                                       สแตนเลส สตีล  EN 1.4401  AISI 316
รหัสวัสดุ                                   G
รหัสสำหรับยาง                        V

การติดตั้ง

ช่วงอุณหภูมิแวดล้อม                  -20 .. 55 องศาเซลเซียส
แรงดันทำงานสูงสุด                    16 bar
แรงดันสูงสุดที่อุณหภูมิที่ระบุ      16 bar/ 90 องศาเซลเซียส
.                                                    16 bar/ 90 องศาเซลเซียส
Type of connection                  Rp
Size of inlet connection          1 inch
Size of outlet connection       1 inch
ตำแหน่งทางออก                       12
รหัสเชื่อมต่อ                               R

ของเหลว

ของเหลวที่สูบ                             น้ำ
ช่วงอุณหภูมิของเหลว                -20 .. 90 องศาเซลเซียส
อุณหภูมิของเหลวที่เลือก           20 องศาเซลเซียส
ความหนาแน่นที่อุณหภูมิ            998.2 กก/ลบ.ม.
ของเหลวที่เลือก

ข้อมูลทางไฟฟ้า

มาตรฐานมอเตอร์                        IEC
ขนาดโครง                                   71B
Rated power -P2                      0.5 kW
Mains frequency                      50 Hz
เหมาะสำหรับ 50/60 Hz            N
พิกัดแรงดันไฟฟ้า                       1 x 220-240 V
Service factor                           1.00
พิกัดกระแสไฟฟ้า                       3.1 – 2.8 A
กระแสสตาร์ท                             530-530%
พิกัดความเร็ว                              2730-2740 rpm
Enclosure class(IEC 34-5)      IP55
Insulation class(IEC 85)         F
ระบบป้องกันมอเตอร์ในตัว          สวิทซ์ความร้อน(แถบโลหะคู่)
มีสายไฟในตัว(ใช่/ไม่ใช่)           N

ควบคุม

อินเวอร์เตอร์                                ไม่มี
(freq.converter)

อื่นๆ

Terminal box position                 12
Minimum efficiency                     0.68
น้ำหนักสุทธิ                                    13.7 kg
น้ำหนักรวม                                      16.2kg
ประเทศผู้ผลิต                                 TW
อัตราภาษีศุลกากรหมายเลข           84137042

Download PDF :  97516678_CM_16_ARGVAQQV_CAAN

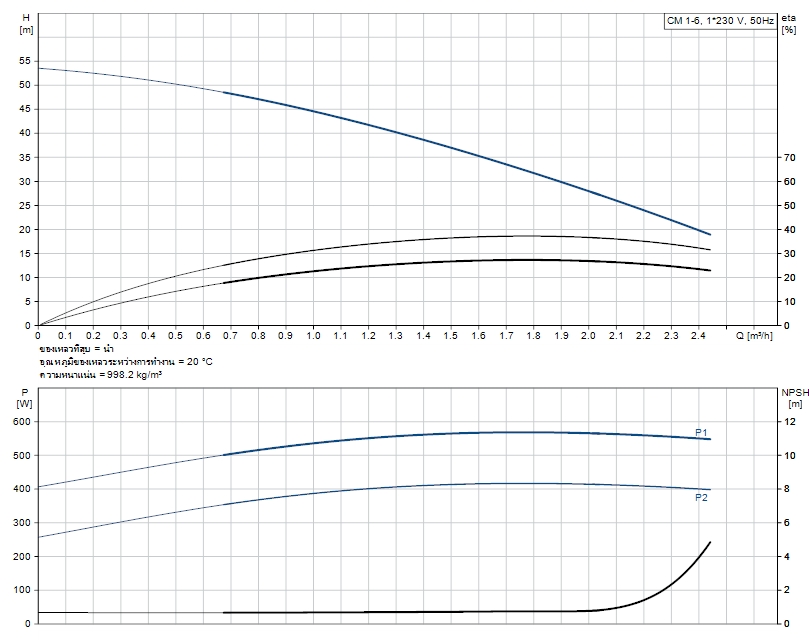

กราฟเส้นโค้งแสดงสมรรถนะ

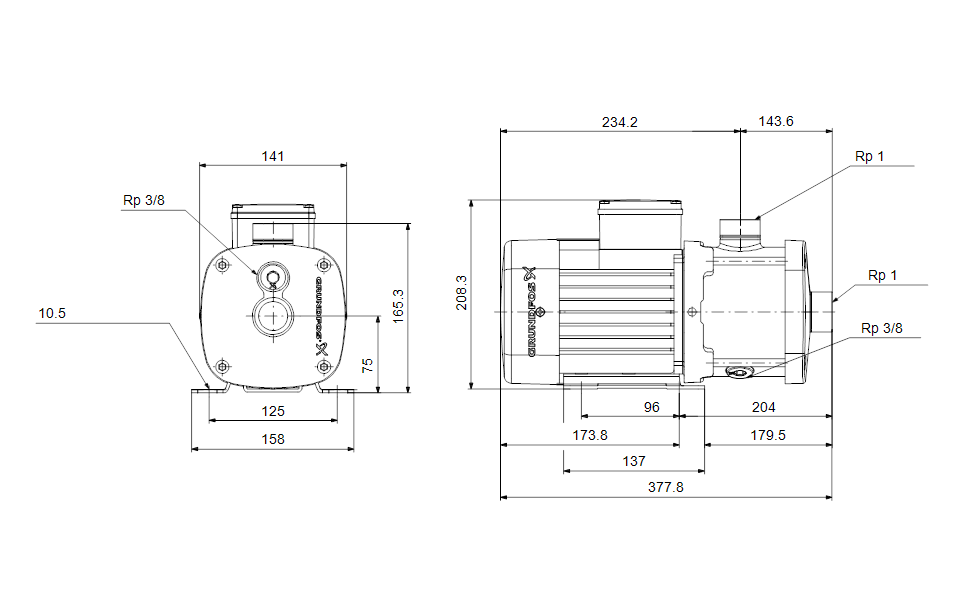

แบบเขียน/Drawing
